Productomschrijving

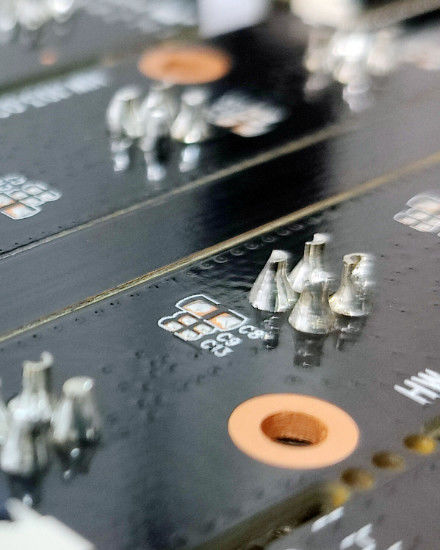

DIP (Dual In-Line Package) is een productietechniek die wordt gebruikt om door-gat componenten in een printplaat (PCB) met vooraf geboorde gaten in te voeren.DIP-componenten hebben leidingen of pinnen die zich vanaf de bodem uitstrekken en worden ingebracht door de gaten in het PCBDe DIP-invoegverwerking omvat meestal de volgende stappen:

1. PCB-voorbereiding: het PCB wordt voorbereid voor het inbrengen van DIP-componenten. Dit houdt in dat ervoor wordt gezorgd dat het PCB voorgeboorde gaten heeft op de juiste plaatsen en maten om de DIP-componentleidingen te kunnen plaatsen.

2. Voorbereiding van de componenten: De DIP-componenten worden voorbereid op het plaatsen ervan. Dit kan het rechtzetten of uitlijnen van de componenten leiden om ervoor te zorgen dat ze gemakkelijk in de PCB-gaten kunnen worden geplaatst.

3Invoeging: Elk DIP-component wordt handmatig of automatisch in de overeenkomstige gaten op het PCB geplaatst.De componenten leidingen zijn zorgvuldig uitgelijnd met de gaten en ingevoegd totdat de component lichaam rust tegen het PCB-oppervlak.

4Beveiliging: Zodra de DIP-componenten zijn ingebracht, worden ze aan het PCB bevestigd om ervoor te zorgen dat ze tijdens de volgende productieprocessen en de levenscyclus van het product op hun plaats blijven.Dit kan met verschillende methoden worden bereikt., zoals solderen, krimpen of het gebruik van lijm.

5. Soldering: Nadat de DIP-componenten zijn ingebracht en bevestigd, wordt het PCB doorgaans onderworpen aan een soldeerproces om betrouwbare elektrische verbindingen te maken.Dit kan worden gedaan door middel van golfsoldering, selectief solderen of met de hand solderen, afhankelijk van de productieopstelling en de vereisten.

6. Inspectie: Zodra het solderen is voltooid, wordt het PCB geïnspecteerd om de kwaliteit van de soldeersluitingen en de plaatsing van de componenten te verifiëren.of andere testmethoden kunnen worden gebruikt om eventuele gebreken op te sporen, onevenwichtigheden of soldeerproblemen.

7Testing: Het geassembleerde PCB, met de ingebrachte en gelaste DIP-componenten, kan functionele of elektrische tests ondergaan om ervoor te zorgen dat het voldoet aan de vereiste specificaties en werkt zoals bedoeld.

8. Finale montage: na het testen kan het PCB doorgaan met de definitieve montage, waarbij extra componenten en processen worden toegevoegd om het product af te ronden.

DIP insert processing is commonly used for components that cannot be mounted using surface mount technology (SMT) or for applications where through-hole components are preferred due to their robustness or specific electrical requirements.
