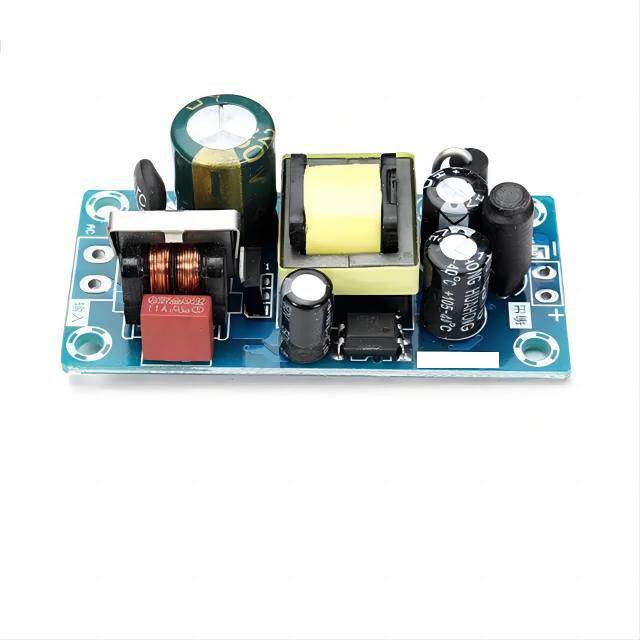

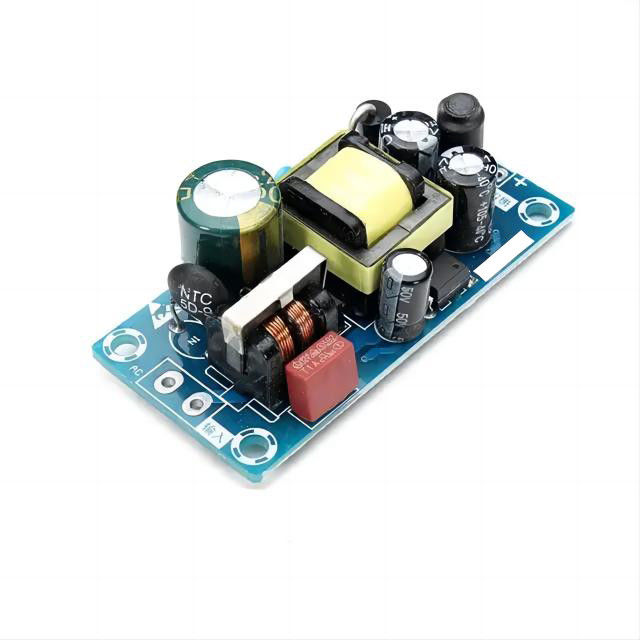

Professionele multi-layer luchtreiniger/luchtreiniger circuit control board PCBA ontwerp en productie

Professionele multi-layer luchtreiniger/luchtreiniger circuit control board PCBA ontwerp en productie

Het ontwerpen en vervaardigen van een meerlagige luchtreiniger of een luchtreiniger circuit control board PCBA (Printed Circuit Board Assembly) omvat verschillende stappen en overwegingen.Hier is een beschrijving van het proces.:

Verzameling vereisten:Begrijpen van de specifieke vereisten voor de luchtreiniger of luchtreiniger circuit control board.elementen van de gebruikersinterface, connectiviteitsopties en stroomvereisten.

Schematisch ontwerp:Een schematisch diagram opstellen dat de elektrische verbindingen en componenten voor het bedieningsplatform weergeeft.met een vermogen van niet meer dan 50 WHet ontwerp moet voldoen aan de veiligheids- en regelgevende normen.

Ontwerp van de PCB-opstelling:Het schematische ontwerp omzetten in een fysieke PCB-opstelling, waarbij de componenten op de PCB worden geplaatst en de sporen worden geleid om de nodige elektrische verbindingen te maken.Let op factoren zoals de plaats van de onderdelenEen meerlagig PCB-ontwerp wordt meestal gebruikt om de complexiteit van het circuit te vergemakkelijken en het ruimtegebruik te optimaliseren.

Productie van PCB:Zodra het PCB-ontwerp is afgerond, begint het PCB-fabricatieproces.Het proces omvat het printen van het circuitpatroon op het bord substraat, etsen om onnodig koper te verwijderen, en het aanbrengen van soldeermasker en zijdefilterlagen.Het aantal lagen en de materiaalkeuze zijn afhankelijk van de complexiteit en de prestatievereisten van het besturingsbord.

ComponentenvoorzieningVerkrijg de vereiste elektronische componenten voor de PCBA-assemblage, waaronder microcontrollers of processors, sensoren, geheugenchips, voedingsmodules, communicatie-modules, display-elementen,en andere relevante componentenWerk samen met betrouwbare leveranciers om hoogwaardige componenten te verkrijgen die voldoen aan de specificaties van het controlebord.

Plaatsing van het onderdeel:Plaats de componenten op de PCB op basis van het ontwerp van de PCB-opstelling.De aandacht voor detail en nauwkeurigheid is van cruciaal belang om de juiste uitlijning en oriëntatie van de componenten te garanderen.

Loden:Na de plaatsing van de componenten gaat de PCB-assemblage door het soldeerproces om elektrische verbindingen tussen de componenten en het PCB te creëren.met een vermogen van niet meer dan 50 W,Deze processen zorgen voor veilige en betrouwbare verbindingen.
