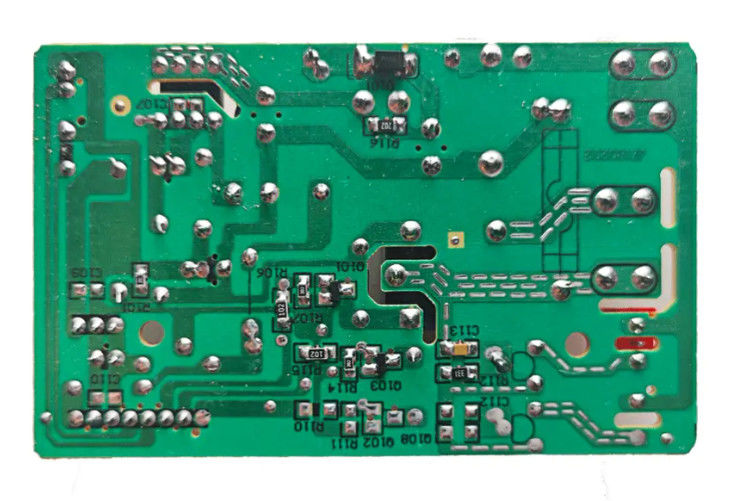

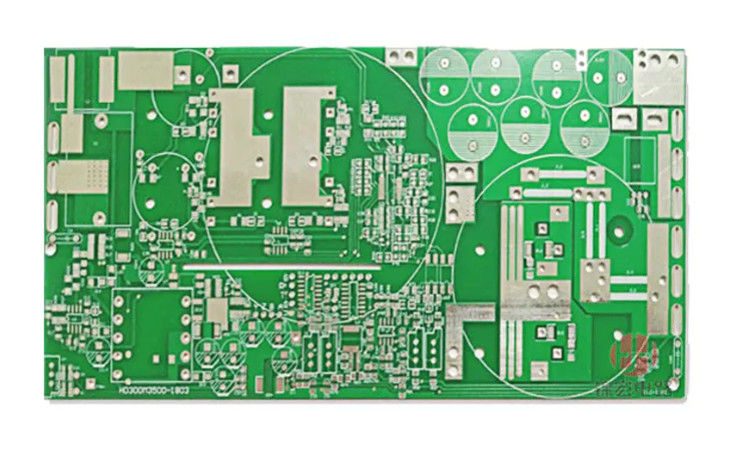

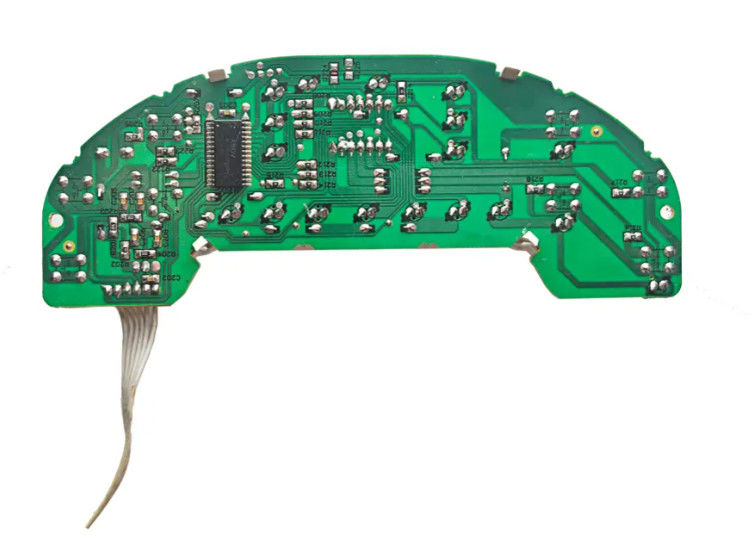

Eenzijdige PCB van de fabrikant Verbeterde 94v0 rijstkoker circuit board met FR4 basis OSP oppervlakte afwerking

Eenzijdige PCB van de fabrikant Verbeterde 94v0 rijstkoker circuit board met FR4 basis OSP oppervlakte afwerking.

Een enkelzijdig PCB van een fabrikant verwijst naar een printplaat met circuits en componenten die alleen aan één kant van het bord zijn gemonteerd.het PCB is speciaal ontworpen voor een verbeterde 94V0 rijstkokplaatHieronder vindt u een beschrijving van de belangrijkste aspecten van dit PCB en het productieproces, inclusief het gebruik van een FR4-basismateriaal en OSP-oppervlakteafwerking:

Eenzijdig PCB-ontwerp:De fabrikant maakt een ontwerp voor het eenzijdige PCB dat voldoet aan de specifieke vereisten van de verbeterde 94V0-rijstkokplaat.Het ontwerp omvat de indeling en plaatsing van de onderdelen, routing van signaalspuren, stroombeheer, temperatuurregeling, functies van de gebruikersinterface en veiligheidsmechanismen die nodig zijn voor de werking van de rijstkoker.

FR4 basismateriaal:De PCB is vervaardigd met behulp van FR4, een veel gebruikt vlamvertragend epoxy-laminaatmateriaal van glasvezel.en dimensionale stabiliteitHet biedt een stabiele en betrouwbare basis voor het monteren van componenten en het routen van circuitsporen.

Koperlaag en etsen:Een dunne laag koper wordt aangebracht op het FR4-basismateriaal om de geleidende paden voor de schakelingen te creëren.het achterlaten van de gewenste circuitsporen volgens het ontwerp.

Plaatsing van het onderdeel:Componenten zoals microcontrollers, condensatoren, weerstanden, sensoren, connectoren en andere noodzakelijke onderdelen worden aan de ene kant van het PCB gemonteerd.De plaatsing van de onderdelen geschiedt overeenkomstig de ontwerpspecificaties om een goede functionaliteit en een efficiënt gebruik van de beschikbare ruimte te garanderen..

Soldeermasker:Een lasmaskerlaag wordt op het PCB aangebracht om de kopersporen te beschermen en ongewenste lasbruggen te voorkomen tijdens het assemblageproces.maar het is ook verkrijgbaar in andere kleuren.

OSP-oppervlakteafwerking:OSP (Organic Solder ability Preservative) wordt gebruikt als oppervlakteafwerking voor het eenzijdige PCB.OSP is een dunne beschermlaag die op de kopersporen wordt aangebracht om oxidatie te voorkomen en een goede soldeerbaarheid te garanderenHet zorgt voor een vlak en gelijkmatig oppervlak voor het solderen van onderdelen tijdens de assemblage.

Silkscreen en legende drukken:De fabrikant kan een zijde-schermlaag aan het PCB toevoegen, die gedrukte contouren van de onderdelen, referentiemerkers en andere markeringen bevat om de plaatsing en identificatie van de onderdelen te vergemakkelijken.Voor aanvullende informatie kan ook een bijschrift worden toegevoegd, zoals onderdelenwaarden of belangrijke waarschuwingen.
